CENTRIFUGAL CHEM PUMP

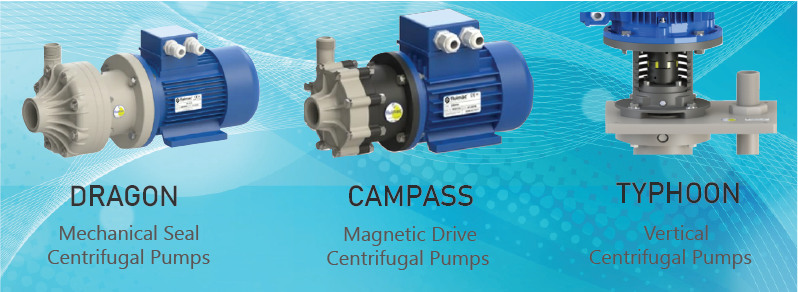

DRAGON plastic horizontal centrifugal                    Mag drive centrifugal pumps series                           TYPHOON vertical centrifugal pumps

pumps                                                                                COMPASS

are high performance pumps operated                       are made of Polypropylene and PVDF, and                are high performance pumps for fixed

by a direct-drive electric motor for fast                        are suitable for high corrosive liquids.                        installations with the pump immersed

fluid transfer and drainage with                                    Thanks to the innovative mag drive system,              directly in the tank.

flow-rates ranging from 6 to 40 m3/h.                         COMPASS series reduce the risks

The special semi-opened impeller design                   of leakage and emissions and the                                These pumps are used to quickly empty

allows continuous pumping even with                         maintenance costs.                                                         the fluid, with flow rates ranging from 6

dirty fluids with apparent viscosity                                                                                                                            to 40 m3/h. The special semi-opened

up to 500cps. and small suspended                             The transmission of the motion occurs                        impeller design, allows continuous

solids.                                                                                 through magnetic joints without any                            pumping even with dirty fluids

DRAGON centrifugal pumps feature                            mechanical seal and this design guarantees                with apparent viscosity up to 500cps.

a solid pump casing and a lantern for                         the maximum safety and efficiency                                and small suspended solids.

connecting the electric motor and                               The pumped liquid has to be clean                                TYPHOON are electric motor driven

inspection of the mechanical seal.                               and without solids in suspension.                                  pumps  that, through a flexible coupling,

The semi-opened impeller is fitted                                                                                                                            transmitting the rotation to the shaft

to the pump shaft that is integral                                                                                                                               and the impeller, due to centrifugal

with the drive shaft of the electric motor.                                                                                                                 effect, creates a suction on the

The shaft mechanical seal is housed                                                                                                                          central duct and a delivery on the

at the rear of the impeller.                                                                                                                                            peripheral tube.

MAIN FEATURES:                                                                                                                                                            MAIN FEATURES:

 Casing and impeller in PP and PVDF                                                                                                                                                        Casing and impeller in PP and PVDF
 O-ring in EPDM and VITON                                                                                                                                                                         O-ring in EPDM and VITON
 Lenght from 250mm to 1400mm                                                                                                                                                              Lenght from 250mm to 1400mm
 Max delivery head 25 mts                                                                                                                                                                          Max delivery head 25 mts
 Max flow - Rate: 40 m3/h                                                                                                                                                                            Max flow - Rate: 40 m3/h
 Temperature: from -20 °C to + 95°C                                                                                                                                                         Temperature: from -20 °C to + 95°C
 Max viscosity: 500 CPS                                                                                                                                                                                 Max viscosity: 500 CPS
 Electric motors from 0,37 Kw up to 5,5Kw                                                                                                                                             Electric motors from 0,37 Kw up to  5,5Kw
 Specific Gravity up to 1.9                                                                                                                                                                            Specific Gravity up to 1.9

Casing and impeller in PP and PVDF                                                                                                                         FLUIMAC coupling is the flexible and


O-ring in EPDM and VITON                                                                                                                                         homokinetic coupling that assures


Single Mechanical Seal                                                                                                                                                the best performance in relation to


Max delivery head 25 mts                                                                                                                                          the physical space occupied in its class.


Max flow - Rate: 40 m3/h                                                                                                                                           It has a very compact design and


Temperature: from -20 °C to + 95°C                                                                                                                        allows safe power transmission by


Max viscosity: 500 CPS                                                                                                                                               absorbing peak loads and torsional


Electric motors from 0,37 Kw up to 5,5Kw                                                                                                             vibrations. Moreover, the elastic


Specific Gravity up to 1.9                                                                                                                                          design of the polyurethane gear ring

                                                                                                                                                                                      compensates for angular and radial

                                                                                                                                                                                      misalignments and also absorbs

                                                                                                                                                                                      small shaft length variation.
